什么是拉弧式螺柱焊？（拉弧式螺柱焊的工作原理）
- 2016-01-11 14:31:31
- sawchina
- 14623
- 最后編輯：孫輝 于 2016-01-15 15:46:59
- 分享鏈接
拉弧式螺柱焊又叫電弧式螺柱焊， 與儲能式螺柱焊不同，拉弧式螺柱焊沒有向電容充電的過程，而是通過變壓器/整流器降壓后直接放電，其工作原理與普通電焊焊接類似。
由于不需要預充電，電能可以源源不斷地釋放，所以焊接時間長短可以控制，根據設備功率不同，可焊螺柱直徑范圍為3-25mm。
拉弧式螺柱焊的特點
| 焊接特性 | 產生影響 | |
| 電源規格： | 380V，50Hz | |
| 焊接時間： | 5-2000毫秒，可調整 | 可焊螺柱直徑范圍更大，熔池更深 |
| 焊接電流： | 根據設備功率 | |
| 熔池深度： | 較深 | 1. 對板材厚度有要求 2. 可在熱軋板上焊接 3. 焊接強度高 |
| 最小板厚： | 短周期：螺柱直徑的1/8 長周期：螺柱直徑的1/4 |
|
| 背面印痕： | 較深 | 板材較薄時可能產生印痕或小范圍變形 |
| 焊接強度： | 非常高 |
焊接方式與保護方式
根據螺柱直徑不同以及使用場合不同，拉弧式螺柱焊有不同的焊接方式以及保護方式。
焊接方式分為“短周期螺柱焊”和“長周期螺柱焊”。
保護方式分為“無需保護”、“氣體保護”和“瓷環保護”

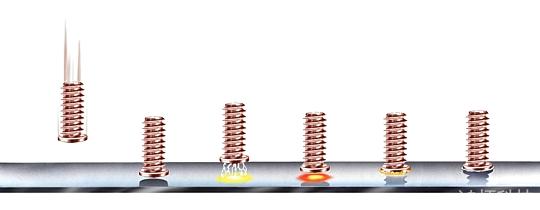

短周期螺柱焊工藝流程
短周期螺柱焊即焊接時間在5-100毫秒的拉弧式螺柱焊，由于焊接時間較短，所以熔池相對較淺（但比儲能式螺柱焊的熔池深）。
短周期螺柱外形特點
 |
短周期螺柱帶有一圈法蘭，這樣無論在焊接處是否產生氣孔，螺柱的焊接處抗拉強度，始終將大于螺柱自身的強度。 短周期螺柱的外形與儲能螺柱相似，所以也可以用儲能螺柱來進行短周期螺柱焊接 根據設備功率不同，短周期螺柱焊最大可焊M12的螺柱（ARC1550拉弧式螺柱焊機，ARC800拉弧式螺柱焊機短周期可焊至M8） 螺柱直徑在6毫米及以下時，可以不采用任何保護措施。 螺柱直徑在8毫米及以上時，應采用氣體保護，這樣可以避免產生氣孔。 |

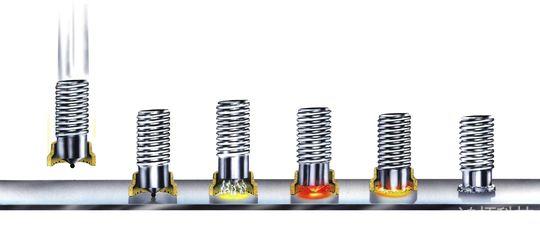

長周期螺柱焊工藝流程
長周期螺柱焊的焊接時間在100毫秒以上，由于焊接時間較長，所以熔池較深，可焊螺柱直徑較大，對板材表面質量要求較低，要求板的厚度較大。
長周期螺柱外形特點
 |
由于長周期螺柱焊本身焊接熔池較深，所以螺柱本身無需法蘭提高焊接強度。 根據螺柱材質不同，低碳鋼螺柱前端需鑲嵌小鋁球用于焊接時的引弧，而不銹鋼螺柱不需要小鋁球。 由于熔池較深，氣體保護對熔池的塑形能力較差，并且較易受到電弧偏吹影響，所以在焊接M12以上的螺柱時，宜采用瓷環保護焊接。 |
